三菱PLC數據處理指令（FNC40～FNC49）
http://www.0374v.cn
1．區間復位指令
區間復位指令ZRST(P)的編號為FNC40。它是將范圍內的同類元件成批復位。如圖3-53所示，當M8002由OFF→ON時，位元件M500～M599成批復位，字元件C235～C255也成批復位。
圖3-53 區間復位指令的使用
使用區間復位指令時應注意：
1）[D1.]和[D2.]可取Y、M、S、T、C、D，且應為同類元件，同時[D1]的元件號應小于[D2]的元件號，若[D1]的元件號大于[D2]元件號，則只有[D1]元件被復位。
2）ZRST指令只有16位處理，占5個程序步，但[D1.][D2.]也可以32位計數器。
2．譯碼和編碼指令
（1）譯碼指令DECO DECO(P) 指令的編號為FNC41。如圖3-54所示，n=3 則表示[S.]源操作數為3位，即為X0、X1、X2。其狀態為二進制數，當值為011時相當于十進制3，則由目標操作數M7～M0組成的8位二進制數的第三位M3被置1，其余各位為0。如果為000則M0被置1。用譯碼指令可通過[D.]中的數值來控制元件的ON/OFF。
圖3-54 譯碼指令的使用
使用譯碼指令時應注意：
1）位源操作數可取X、T、M和S，位目標操作數可取Y、M和S，字源操作數可取K，H，T，C，D，V和Z，字目標操作數可取T，C和D。
2）若[D.]的目標元件是字元件T、C、D，則n≦4；若是位元件Y、M、S，則n=1～8。譯碼指令為16位指令，占7個程序步。
（2）編碼指令ENCO ENCO(P)指令的編號為FNC42。如圖3-55所示，當X1有效時執行編碼指令，將[S.]中位的1（M3）所在位數（4）放入目標元件D10中，即把011放入D10的低3位。
圖3-55 編碼指令的使用
使用編碼指令時應注意：
1）源操作數是字元件時，可以是T、C、D、V和Z；源操作數是位元件，可以是X、Y、M和S。目標元件可取T、C、D、V和Z。編碼指令為16位指令，占7個程序步。
2）操作數為字元件時應使用n≦4，為位元件時則n=1～8，n=0時不作處理。
3）若源操作數中有多個1，則只有位的1有效。
3． ON位數統計和ON位判別指令
（1）ON位數統計指令SUM (D)SUM(P)指令的編號為FNC43。該指令是用來統計元件中1的個數。如圖3-56所示，當X0有效時執行SUM指令，將源操作數D0中1的個數送入目標操作數[D2中，若D0中沒有1，則零標志M8020將置1。
圖3-56 ON位數統計和ON位判別指令的使用
使用SUM指令時應注意：
1）源操作數可取所有數據類型，目標操作數可取KnY，KnM，KnS，T，C，D，V和Z。
2）16位運算時占5個程序步，32位運算則占9個程序步。
（2）ON位判別指令BON (D)BON(P)指令的編號為FNC44。它的功能是檢測元件中的位是否為1。如圖3-56所示，當X1為有效時，執行BON指令，由K4決定檢測的是源操作數D10的第4位，當檢測結果為1時，則目標操作數M0=1，否則M0=0。
使用BON指令時應注意：
1）源操作數可取所有數據類型，目標操作數可取Y、M和S。
2）進行16位運算，占7程序步，n=0～15；32位運算時則占13個程序步，n=0～31。
4．平均值指令
平均值指令(D)MEAN(P)的編號為FNC45。其作用是將n個源數據的平均值送到目標（余數省略），若程序中的n值出1～64的范圍將會出錯。
5．報警器置位與復位指令

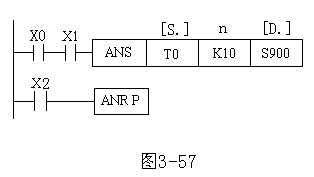

報警器置位指令A(yù)NS(P)和報警器復位指令A(yù)NR(P)的編號分別為FNC46 和FNC47。如圖3-57所示，若X0和X1同時為ON時過1S，則S900置1；當X0或X1變?yōu)镺FF，雖定時器復位，但S900仍保持1不變；若在1S內X0或X1再次變?yōu)镺FF則定時器復位。當X2接通時，則將S900～S999之間被置1的報警器復位。若有多于1個的報警器被置1，則元件號低的那個報警器被復位。
圖3-57 報警器置位與復位指令的使用
使用報警器置位與復位指令時應注意：
1）ANS指令的源操作數為T0～T199，目標操作數為S900～S999，n=1～32767’； ANR指令無操作數。
2）ANS為16位運算指令，占7的程序步；ANR指令為16位運算指令，占1個程序步。
3）ANR指令如果用連續執行，則會按掃描周期依次逐個將報警器復位。
6．二進制平方根指令
二進制平方根指令(D)SQR(P)的編號為FNC48。如圖3-58所示，當X0有效時，則將存放在D45中的數開平方，結果存放在D123中（結果只取整數）。
圖3-58 二進制平方根指令的使用
使用SQR指令時應注意：
1）源操作數可取K、H、D，數據需大于0，目標操作數為D。
2）16位運算占5個程序步，32位運算占9個程序步。
7．二進制整數→二進制浮點數轉換指令
二進制整數→二進制浮點數轉換指令(D)FLT(P)的編號為FNC49。如圖3-59所示，當X1有效時，將存入D10中的數據轉換成浮點數并存入D12中。
圖3-59 二進制整數→二進制浮點數轉換指令的使用
使用FLT指令時應注意：
1）源和目標操作數均為D。
2）16位操作占5個程序步，32位占9個程序步。
