狀態繼電器（S）是PLC內部“軟繼電器”的一種，它和輸入繼電器（X）和輸出繼電器（Y）一樣，有無數對常開觸點和常閉觸點，如不作步進狀態軟元件，可作一般的輔助繼電器（M）使用。FX系列內部共有狀態繼電器1000個，S0~S9主要應用在狀態轉移圖（SFC）的初始狀態，S10~S19主要應用在狀態轉移圖（SFC）的狀態回零，S20~S499主要應用在狀態轉移圖（SFC）的中間狀態，S500~S899與S900~S999分別用在停電保持和信號報警。

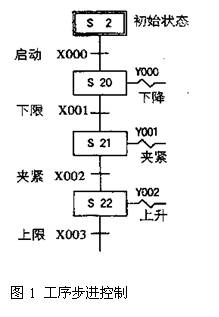

在圖1所示的工序步進控制中 如果啟動信號X000為ON。則狀態S20置位ON，下降用的電磁閥Y000動作。若下限限位開關X001為ON，則狀態S21置位ON，夾緊用的電磁閥Y001動作。如果夾緊動作的限位 開關X002為ON，則狀態S22置位ON。隨著動作的轉 移，狀態自動返回原狀態。普通用途狀態在電源斷開后，都變?yōu)镺FF狀態；而停電保持用的狀態，可記憶停電前 一刻的ON或OFF狀態，所以也能夠從中途工序開始運行。
