　　它包括用戶數據結構、用戶元件區分配、用戶程序存貯區、用戶參數、文件存貯區等。
　　1 ．用戶數據結構
　　用戶數據結構主要分為三類：
　　類為 bit 數據。第二類為字數據。第三類為字與 bit 的混合
　　2 ．邏輯元件
　�。� 1 ）輸入繼電器（ X0 ～ X177 ） PLC 的輸入端子是從外部開關接收信號的窗口。 FX2 的輸入繼電器多可達 128 點，采用八進制編號，且不能用程序驅動。
　�。� 2 ）輸出繼電器（ Y0 ～ Y177 ） PLC 的輸出端子是向外部負載輸出信號的窗口。 FX2 的輸出繼電器多可達 128 點，且編號為八進制。外部負載的驅動必須由輸出繼電器實行。
　�。� 3 ）輔助繼電器（ M ）
　　① 通用輔助繼電器 M0 ～ M499 （ 500 點）
　�、� 停電保持輔助繼電器 M500 ～ M1023 （ 524 點）
　�、� 特殊輔助繼電器 M8000 ～ M8255 （ 256 點）
　　(4) 狀態元件（ S ）

　　在步進順控系統的編程中狀態元件 S 是重要的軟元件。它與后述的步進順控指令 STL 組合使用。有以下四種類型：

初始狀態　 S0 ～ S9 (10 點 ) 回零　 S10 ～ S19 （ 10 點）
通用　 S20 ～ S499 (480 點 ) 保持　 S500 ～ S899 （ 400 點）
　 　（ 5 ）報警器（Ｓ）作報警器用的狀態元件： S900 ～ S999 （ 100 點）。一部分的狀態元件可用作外部故障診斷輸出。
　�。� 6 ）指針（ P ／ I ）
　�、� 分支指令用指針 P0 ～ P63 （ 64 點）
　�、� 中斷用指針 I0 □□～ I8 □□（ 9 點）
　�。� 7 ）定時器（ T ）（字、 bit ）
　�、� 定時器的動作及元件號
　　在 PLC 內，定時器是根據時鐘脈沖累積計時的，時鐘脈沖有 1ms 、 10ms 、 100ms, 當所計時間到達設定值時，其輸出觸點動作。
　　定時器的元件號及其設定值和動作如下：
•  定時器（ T0 ～ T245 ）
100ms 定時器 T0 ～ T199(200 點 )
　　　設定值 0.1 ～ 3276.7 秒
10ms 定時器 T200 ～ T245(46 點 )
設定值 0.01 ～ 327.67 秒
(b) 積算定時器（ T246 ～ T255 ）

　　②觸點的動作時序及精度

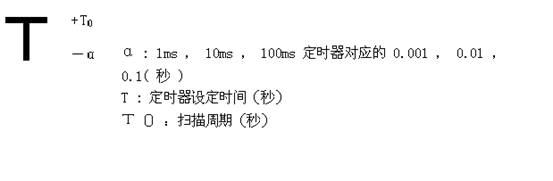

從驅動定時器線圈到其觸點動作，計時觸點的動作精度大致可用下式表示：
　　(8) 計數器（ C ）（字、 bit ）
　�、� 內部信號計數器
　　內部信號計數器是在執行掃描操作時對內部元件（如 X 、 Y 、 M 、 S 、 T 和 C ）的信號進行計數的計數器。
•  16 bit 增計數器
　 　有兩種類型的 16 bit 二進制增計數器：
　　通用： C0 ～ C99 （ 100 點）
　　停電保持用： C100 ～ C199 （ 100 點）
　　其設定值在 K1 ～ K32767 之間
•  32 bit 雙向計數器
　 　有兩種 32 bit 的增 / 減計數器：
　　通用計數器 C200 ～ C219 （ 20 點）
　　保持計數器 C220 ～ C234 （ 15 點）

　　其設定值為 -2147483648 ～ +2147483647 ，計數的方向由特殊輔助繼電器 M8200 ～ M8234 決定。若特殊輔助繼電器接通（置 1 ）時為減計數，否則為增計數。
　　② 速計數器
　　雖然 C235 至 C255 （共 21 點）都是速計數器，但它們共享同一個 PLC 上的 6 個速計數輸入端（ X0 ～ X5 ）。速計數器的選擇并不是任意的，它取決于所需計數器的類型及速輸入的端子。計數器類型如下：
　　1 相無啟動 / 復位端子　　 C235 ～ C240
　　1 相帶啟動 / 復位端子　 C241 ～ C245
　　2 相雙向　　　　　　　　 C246 ～ C250
　　2 相 A-B 相型　　　　　　 C251 ～ C255
　　圖 6-16 速計數器

　　(9) 數據寄存器（ D ）（字）

　　可編程控制器用于模擬量控制、位置量控制、
數據 I ／Ｏ時需要許多數據寄存器存貯參數及工作數據。

　　① 通用數據寄存器 D0 ～ D199 （ 200 點）
只要不寫入其它數據，已寫入的數據不會變化。但是， PLC 狀態由運行（ RUN ）→停止（ STOP ）時，全部數據均清零。
　�、� 停電保持數據寄存器 D200 ～ D511 （ 312 點）
同上，除非改寫，否則原有數據不會丟失。不論電源接通與否， PLC 運行與否，其內容都不變化。在兩臺 PLC 作點對點的通訊時， D490 ～ D509 被用作通訊操作。
　 �、� 特殊數據寄存器 D8000 ～ D8255 （ 256 點）
這些數據寄存器供監控 PLC 中各種元件的運行方式之用。其內容在電源接通（ ON ）時，寫入初始化值（全部先清零，然后由系統 ROM 安排寫入初始化值）。
　 　④ 文件寄存器 D1000 ～ D2999 （ 2000 點）
　　文件寄存器實際上是一類專用數據寄存器，用于存貯大量的數據，例如采集數據、統計計算數據、多組控制參數等。
•  變址寄存器（ V ／ Z ）（字）
　 　變址寄存器的作用類似于 Z 80 中的變址寄存器 IX 、 IY ，通常用于修改軟元件的元件號。 V 與 Z 都是 16 bit 數據寄存器。
